| 产品参数 | |
|---|---|
| 产品价格 | 批发/个 |
| 发货期限 | 当天 |
| 供货总量 | 66 |
| 运费说明 | 电联 |
| 螺杆式启闭机 | 0.5-60 |
| 手摇启闭机 | 2-60 |
| 手电两用启闭机 | 2-60 |
| 范围 | 螺杆式启闭机手动启闭机供应范围覆盖吉林省、长春市、吉林市、四平市、辽源市、通化市、延边市 梨树县、公主岭市、双辽市等区域。 |
闸门、启闭机吊装施工方案 一、 工程概况 排水涵闸布置在东西侧堤上，具体位置1#围区西侧堤桩号W0+600；2#围区东侧堤桩号E0+400，分别通过北六滧、北八滧水闸外港汊排水，结构形式为单孔3m*2m的排水涵闸，由内河连接段、进水池、洞身、消力池、海漫、防冲槽等组成，闸室底板高程0.5m； 本工程金属结构安装主要包括：闸门安装、启闭机安装。闸门为铸铁闸门，尺寸3000mm*2000mm，总重约1.8T；启闭机启闭力为100KN。（详见附图一）。闸门、启闭机均按设计要求选取具有相关资质厂家定做，经检验合格后运至现场。 附图一：闸门结构设计图
二、闸门及启闭机安装程序及方法 1、安装前准备 闸槽混凝土凿毛，露出预埋的钢筋。 控制点线的测放，统一使用水工建筑使用的控制线，闸门安装基准线
有：闸孔中心线，底槛、门楣高程控制线。所有中心线、点、高程均用红油漆标注在可以引用且不易破坏的位置，采用清楚的标志并加以警示、保护。蓶鷙;晥9 ? 材料及工具：5t卷扬机1台、电焊机1台、测量仪器（全站仪、水准仪各1台） 人员准备：起重工1人、电焊工1人、劳力工10人、技术人员4人布 2、安装程序及方案 2.1闸门安装 2.1.1安装前，要首先检查竖框与横框之间、闸板与闸板之间（指多块闸板组合的闸门）的连接螺丝是否在运输装卸中引起松动，它们的接茬是否错牙，要调整成一个平面，检查闸板与闸槽的间隙， 2.1.2对所有的工作表面进行清理，门槽范围内影响闸门运行的外露物必须干净，并对埋件的终安装精度进行复测，作好记录并报监理人。 2.1.3闸门利用滚杠、卷扬机牵引由孔口至闸室内，再利用预埋锚钩，用滑轮组、卷扬机起吊闸门及支铰臂，下部用方木支垫，按设计要求定位安装。 2.1.4闸门安装焊缝的焊接，应尽量避免仰焊，难于避免时，必须由具备相应资格的合格焊工施焊。 2.2启闭机安装 3 2.2.1启闭机采用现场的起重设备进行吊装，按制造厂提供的图纸和技术说明书要求进行安装、调试和试运转。安装好的启闭机，其机械性能和电气设备等的各项性能符合施工图纸及制造厂技术说明的要求。 2.2.2将启闭机置于安装位置。把一个限位盘套在螺杆上，将螺杆从横梁的下部旋入启闭机，当螺杆从启闭机上方露出后，再套上限位盘。螺杆的下方与闸门连接。 2.2.3相关技术要求如下表所示： 序号 检测项目 允许偏差（mm）
1 机身纵横向中心线 ±2 2 高程
±5 3 螺杆垂直度
0.2% 4 机座与基础板接触间隙 ≤0.5 2.3、试验 闸门安装好后应做无负荷试运行检查，检查手摇部分转动是否灵活、平稳、无卡阻，手摇两用机构的电气锁闭装置是否可靠；转动机构运行平稳，升降方向无其他异常声音；
新河县宏康水利机械厂是从事水工机械启闭机、闸门、螺杆启闭机、卷扬启闭机、铸铁闸门、钢制闸门、翻板闸门、不锈钢闸门、拍门、清污机、格栅除污机、橡胶止水带等水工产品的专业制造、生产销售及指导安装的综合性厂家，我厂具有完善的现代化管理模式，产品结构合理，性能可靠，物美价廉，确保向客户提供高质量的产品和周到的售后服务，是制造、销售、安装一体化的规模型水利工程机械生产企业。
我厂主导产品：

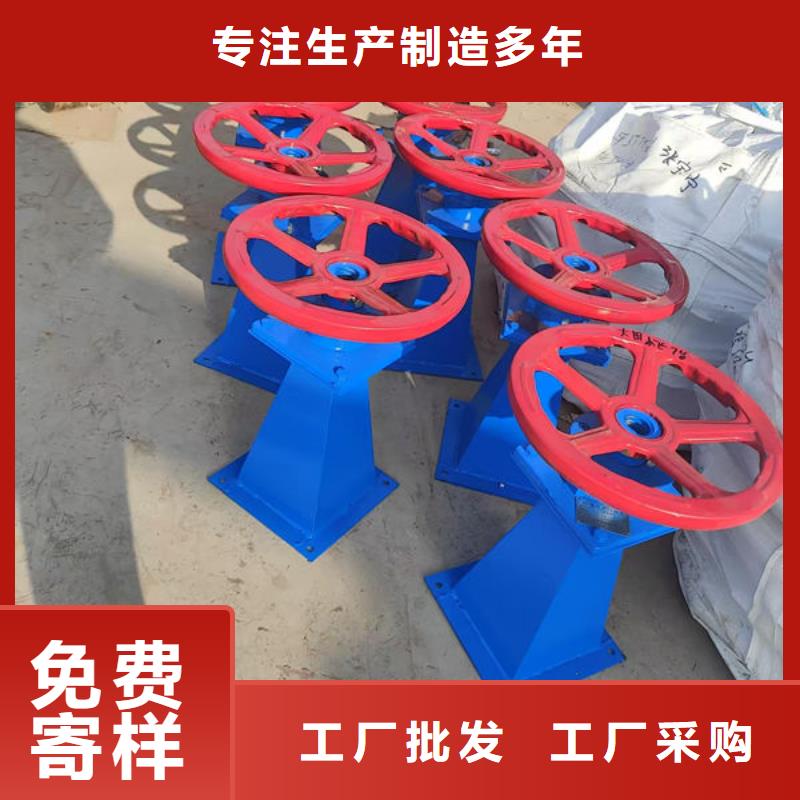

1、螺杆式启闭机3T-100T；手推带锁式螺杆启闭机；手轮启闭机；QLP平推螺杆式启闭机0.5-2T；QLF三防型全封闭磁力锁螺杆式启闭机0.3T-30T；QLC侧摇螺杆式启闭机0.5T-2T；QL手摇螺杆式启闭机；手电两用螺杆式启闭机3T-100T(单、双吊式）；摇摆式启闭机；电装启闭机；QLZ直联螺杆式启闭机：QL-SD双吊点手电两用螺杆式启闭机等。
2、QPQ型、QPK型、QPG型、QPT型、QHQ型卷扬式启闭机（单、双吊式）；双吊点卷扬启闭机；固定卷扬式启闭机；移动卷扬式启闭机；弧门卷扬式启闭机；移动台车式卷扬启闭机；门式卷扬启闭机等。
3、铸铁闸门；高压铸铁闸门；双向止水铸铁闸门；组装式铸铁闸门；平面拱形铸铁闸门；镶铜铸铁方、圆闸门；机闸一体式铸铁闸门；可调节式堰门；转动闸门；转动门盖；螺旋闸门；插板闸门；拦污栅等。
4、钢制闸门；滚动式钢制闸门；滑动式钢制闸门；叠梁闸门；弧形闸门；机闸一体式钢制闸门；平面滑动闸门；平面定轮钢闸门；钢铁复合闸门；热喷锌钢制闸门；不锈钢闸门；翻板闸门等。
5、HGS-回转式格栅除污机；FHG-反捞式格栅除污机；XGS-旋转式格栅除污机；GLGS-高链式格栅除污机；YZL-螺旋压榨机；PLS-平面格栅等。
6、橡胶止水带651型、652型、653型、遇水膨胀型等各种橡胶止水带，止水橡胶有P60、P50、P45、P35和各种内外拐角、平板、桥梁支座等，也可根据用户的要求加工订做各种型号橡胶制品。
7、铸铁拍门（潮门）；钢制拍门；复合材料拍门；玻璃钢拍门；不锈钢拍门；侧翻拍门；浮箱式拍门；整体折叠式拍门等。
我厂的宗旨是：
“以质量求生存、以誉求发展、以服务求效益，今天的质量就是明天的市场、企业的誉就是无形的市场、客户的认可就是永恒的市场，以人品造产品、以诚铸辉煌；做优质产品，服务客户”。选用我厂的产品就等于为水利工程选择了可靠的保证！！
耀禹水利机械厂(四平市分公司)位于冀州区西王镇工业区，公司将以z u i专业的精神为您提供、经济、专业的服务。公司一贯坚持以质量树信誉， 以创新求发展,努力为各户提供一 流的产品，-流的服务,客户的需求就是公司发展的z u i大动力。现在我们将以顾客为关注焦点，坚持以可持续发展为导向，创新求实;以满足客户为永远追求，信誉至上”的企业宗旨，开拓创新,在合作中不断进取，与时俱进,加强改进，开创更加辉煌的明天。公司将继续秉持追求卓越，永续经营”的经营理念，立足市场，挑战自我，服务客户!公司宗旨: -流的品质和服务创造企业品牌。经营理念:以以为本,开拓创新,持续改进,追求卓越。质防针:弘扬品质精神，构建完善的质量管理体系,把品质战略贯穿于公司日常工作的各个细节中。
启闭机安装注意事项：

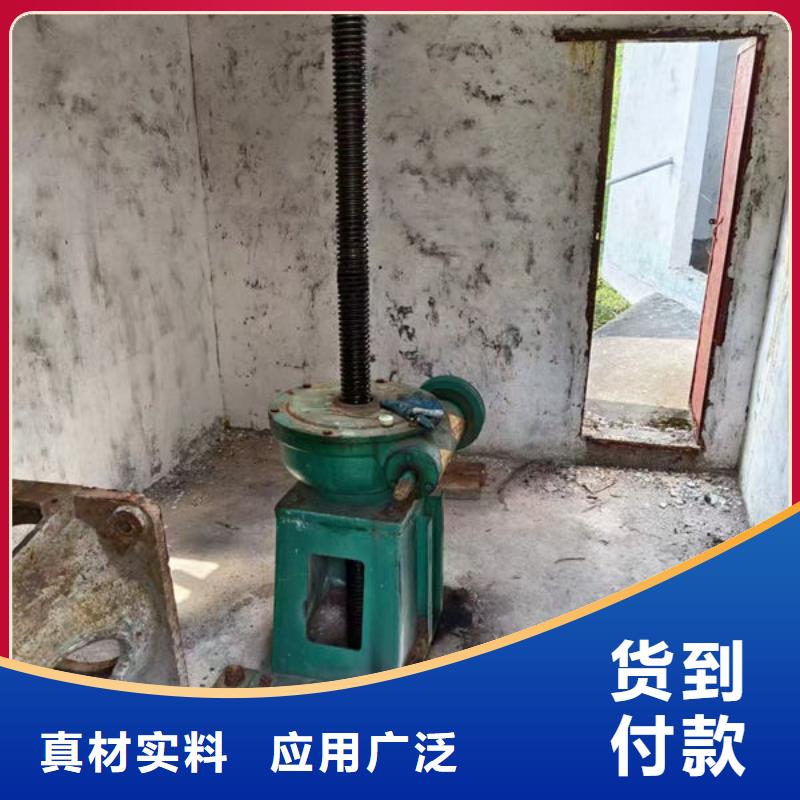

一、QL螺杆式启闭机：
1、安装时底座地基应牢固平整，留有底脚螺丝的位置，启闭机到位后，找平浇灌成型。
2、启闭机的丝杆必须平行于闸门研磨轨道表面，同时垂直于吊耳轴，双吊点式两个机座必须在同一平面上，两个丝杆平行，同时垂直于吊耳轴，手摇或带电启闭机，先手摇上下启动几次，达到规范后方可带电使用；带电操作时，设有下降深度控制器，但操作人员不得擅自离开场地，以防因电路等故障，造成碰撞事故的发生。
二、QPQ/QPK卷扬式启闭机：
1、安装时底座地基应牢固平整，留有底脚螺丝的位置，启闭机到位后，找平浇灌成型。
2、先将钢丝绳绕在平衡轮上，绳长两边均分，通过动滑轮组把钢丝绳绕上去，同时把两端固定在卷筒端部。
三、闸门安装注意事项
1、在闸门安装前，首先检查各连接部位的螺栓是否因运输装卸中造成的松动，如有松动应加以紧固。
2、检查主立框与横框连结上的止水面是否有错位，如有错位则松动连接螺栓将止水面调整在同一平面内。
3、闸门安装时应采用整体就位安装，禁止闸框、闸板分体安装，防止闸框变形。
4、二期浇筑前将闸门整体吊装就位后找好前后、左右的正确位置，然后调整螺栓与工程配钢筋焊牢固。
5、闸门出厂前，为了使闸板、闸框贴合的更紧，安装后减少间隙，2米以上的闸门在上下横框上安装了压板卡铁，立框的斜铁上增加了顶丝。注意在间隙调整后将卡铁和斜铁上的顶丝拆除，以使闸门启闭。
6、在浇筑混凝土时，流进闸板、闸框、斜铁、挡板间隙中的灰浆应，防止灰浆凝固影响启闭。
